Twist 200E:

Napęd TWIST 200 E może być zastosowany do bramy skrzydłowej otwieranej do środka jak na zewnątrz!

Napędy do bram wjazdowych - folder

Napędy do bram wjazdowych - folderOkucia dla napędu Twist 200E/EL - folder - GB

Zalety napędu Twist 200 E:

  • Potwierdzona jakość - "Made in Germany". Napęd spełnia wszystkie normy bezpieczeństwa!
  • Atrakcyjny design
  • Do bram o maksymalnej szerokości skrzydła 2,5 m oraz masie 200 kg !
  • Występuje w wersji 1-skrzydłowej tj. np do bramy 1-skrzydłowej lub furtki
  • Najwyższe bezpieczeństwo jego użytkowników - w sytuacji gdy napęd napotka przeszkodę zatrzymuje się i wykonuje ruch w kierunku przeciwnym. Gwarantuje to bezpieczeństwo zwłaszcza najmłodszym użytkownikom
  • Zabezpiecza bramę i utrudnia jej otwarcie od zewnątrz przez osoby niepowołane!
  • Unikalna technologia. Wysokogatunkowe materiały jak stal nierdzewna, aluminium i specjalne tworzywo sztuczne gwarantują bardzo wysoką trwałość mechaniczną,
  • Nie wymaga stosowania ograniczników krańcowych (odbojników), jest bowiem wyposażony w magnetyczne wyłączniki krańcowe w pozycji Brama Otwarta i Brama Zamknięta,
  • Cichobieżny - posiadają funkcję spowalniania przy dochodzeniu do pozycji krańcowych co przekłada się na płynny ruch bramy bez efektu wyrywania skrzydła
  • Można stosować do bram otwieranych na zewnątrz!
  • Bezpieczne siłowniki zasilane napięciem 24 V co gwarantuje ochronę przed porażeniem prądem elektrycznym,
  • Można sterować np za pomocą domofonu!
  • Praktyczny - wyposażony w funkcję furtki (otwarcie tylko 1 skrzyła bramy)!
  • Bezpieczny system radiowy. Sterowanie drogą radiową 868,8 MHz z kodem dynamicznie zmiennym Rollingcode. Nasze piloty są odporne na zakłócenia generowane przez np. przez internet bezprzewodowy oraz instalacje WIFI, stacje pogodowe i inne tego typu urządzenia. Tym samym gwarantują doskonały zasięg praktycznie w każdych okolicznościach.
  • Energooszczędny dzięki zastosowaniu transformatora z rdzeniem pierścieniowym w stanie czuwania pobiera tylko 2,2 W!
  • Nie zamarza w zimie - zakres pracy w temperaturze od - 30°C do + 80°C !
  • Niezawodny (nie zamarza zimą), nie pęka, łatwy w użyciu, zabezpieczony kluczem, system awaryjnego odryglowania napędu w przypadku zaniku napięcia,
  • Nie ma potrzeby używania narzędzi do awaryjnego odryglowania,
  • Nie jest konieczne smarowanie olejem lub smarem stałym - patrz instrukcja obsługi
  • 2-lata gwarancji - szczegóły gwarancji określa karta gwarancyjna
  • Maksymalny kąt otwarcia 130 ° - w zależności od wymiarów A i B

Pozostałe zalety napędu Twist 200 E:

  • Okucia montażowe siłownika są już zespawane i ocynkowane, do wyboru mocowane śrubami lub do przyspawania
  • Szybki montaż - nasze napędy montuje się bardzo łatwo i szybko.
  • Programowanie centrali sterującej nie sprawia żadnego kłopotu
  • Uniwersalny - można montować na wąskich jak i szerokich słupkach ( do 18 cm pod warunkiem, że zawiasy są zamocowane na środku słupka)
  • Spełnia wymogi normy PN EN 12453 co znaczy, że nie musi być stosowane zabezpieczenie krawędziowe
  • Specjalna konstrukcja siłownika zapobiega gromadzeniu się brudu, lodu wewnątrz siłownika
  • Przyłącze TorMinal do indywidualnej parametryzacji napędu
  • Sterowanie mikroprocesorowe z wieloma możliwościami ustawień np. funkcja furtki, automatyczne zamykanie bramy, ustawienie czasu ostrzegania, ustawienie funkcji przy napotkaniu przeszkody w trakcie zamykania bramy (całkowita lub częściowa zmiana ruchu na odwrotny)
  • Przyłącza do podłączenia urządzeń bezpieczeństwa, np. lampy ostrzegawczej i fotokomórki
  • Bezpotencjałowe wyjście przekaźnikowe do sterowania elektrozamkiem
  • Możliwość uniwersalnego montażu z prawej lub z lewej strony
  • Regulowany łagodny start i zatrzymanie

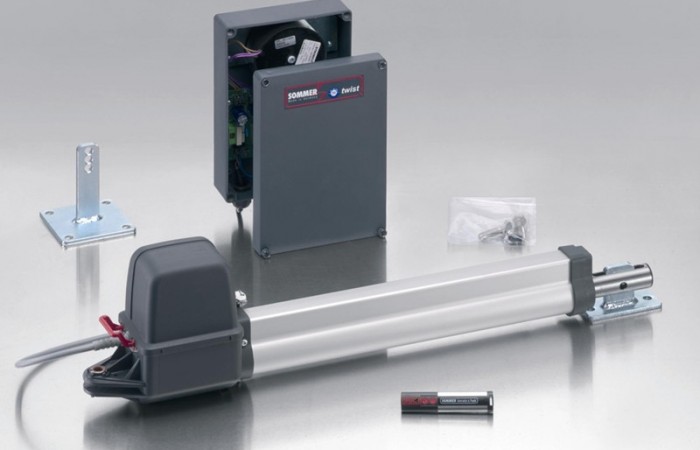

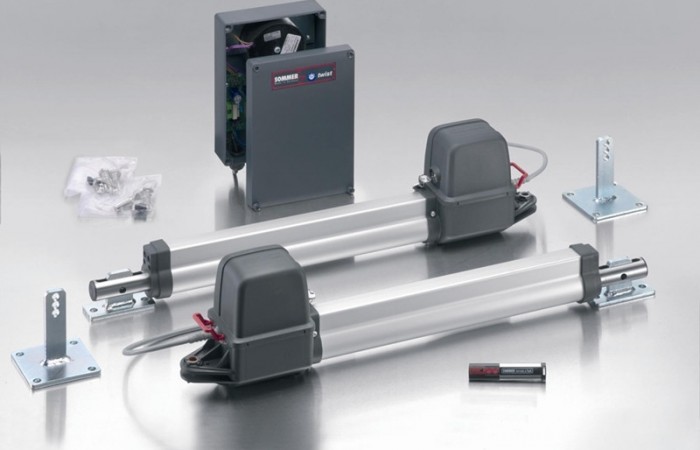

  • Napęd występuje w dwóch wersjach: do bram 1-skrzydłowych art. nr 3216 oraz do bram 2-skrzydłowych art. nr 3220

Dane techniczne napędu Twist 200 E:

Maksymalny ciężar pojedynczego skrzydła bramy 200 kg
Szerokość pojedynczego skrzydła bramy Do 2500 mm
Wypełnienie pola bramy Maks. 50 %
Opis mechanizmu napędzającego Elektromechaniczny napęd do bram skrzydłowych ze śrubą pociągową ze stali szlachetnej o 8-krotnym gwincie stożkowym i wysokosprawną, samohamującą przekładnią ślimakową ze stali szlachetnej
Rura popychacza Polerowana stal szlachetna, nierdzewna, nie wymagająca konserwacji, wysoka odporność na zginanie
Rurka zewnętrzna (osłona mechanizmu) Epoksydowane aluminium, bardzo wysoka ochrona w ekstremalnych warunkach atmosferycznych
Ułożyskowanie Łożyska ślizgowe nie wymagające konserwacji o bardzo dobrych właściwościach ruchu w stanie nienasmarowanym
Obudowa silnika Obudowa wykonana z specjalnego tworzywa sztucznego odpornego na działanie promieniowania UV i nie podlegająca procesom starzenia (stabilizowany PA6 GF30). Obudowa ta jest bardziej odporna na pękanie wywołane kruchością materiału niż podobna wykonana ze stopu aluminiowego
Silnik Wysokosprawny silnik prądu stałego 24 V z wielokrotnym przełożeniem redukującym, z dodatkową wzmocnioną przekładnią o wysokiej niezawodności działania
Zabezpieczenia silnika Mikroprocesorowa kontrola prądu i temperatury silnika
Układ sterowania silnika DSTA24
Napięcie zasilania 230 V AC, 50-60 Hz, napięcie zasilania silnika 24 V DC
Czas otwierania Od 13 do 26 s, zależnie od punktu zamocowania
Zabezpieczenia przed nieszczęśliwymi wypadkami Automatyczne wyłączenie zasilania
Wyłączanie krańcowe Poprzez zastosowanie magnetycznych wyłączników krańcowych, nie jest konieczne stosowanie ograniczników ruchu bramy
Mechanizm awaryjnego odryglowania Zintegrowany z napędem, zabezpieczony zamkiem, prosty w obsłudze
Sygnalizacja LED Zasilanie, otwieranie, zamykanie, bezpieczeństwo, światło ostrzegawcze
Łagodny start i zatrzymanie Regulacja łagodnego startu i zatrzymania w funkcji liniowej
Możliwości podłączenia Fotokomórki (zapory świetlne), listwa bezpieczeństwa, lampa ostrzegawcza, odbiorniki zewnętrzne (24 V DC, maks. 1 A), TorMinal, bezpotencjałowy styk przekaźnika
Automatyczne zamykanie Ustawiane przez przełącznik DIP
Funkcja furtki Tak
Tryb pracy Otw./stop/zamkn./stop/ - w zależności od ustawień DIP
Czas pracy 15%
