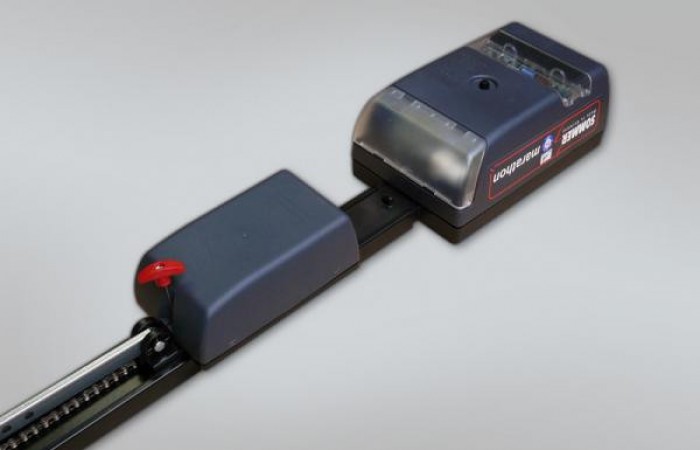

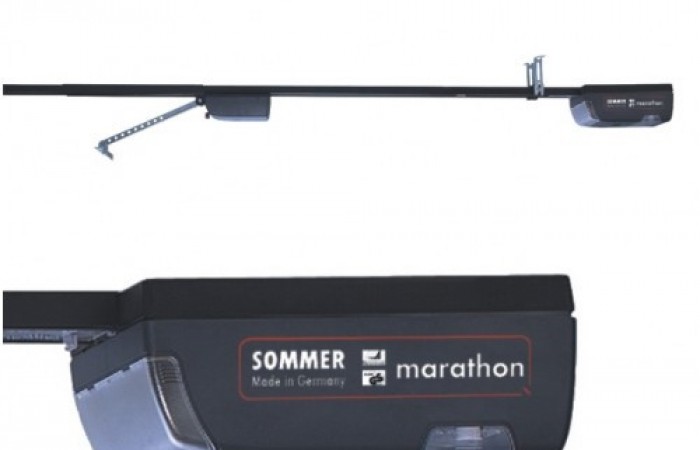

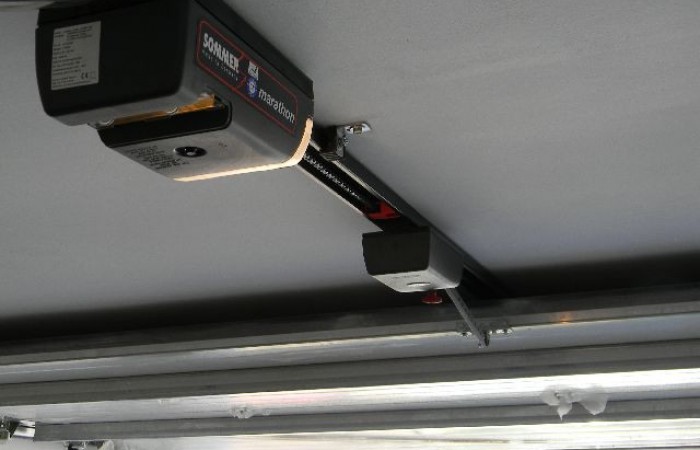

Marathon 1100 SL:
Napędy do bram garażowych - folderCertyfikat TUV
Cechy szczególne napędu Marathon 1100 SL
- Przeznaczony do bram garażowych o maks. powierzchni 15,75 m²
- Napęd zapewnia min. 80.000 cykli otwarć i zamknięć, a więc można go intensywniej eksploatować (przeznaczony zarówno do garaży domów jednorodzinnych jak i do garaży zbiorczych oraz budynków użyteczności publicznej)
- Zestaw zawiera przycisk naścienny do sterowania napędu w garażu oraz nadajnik zdalnego sterowania (dostępna jest też opcja z 2 nadajnikami)
- Ekskluzywne i niezawodne nadajniki pracujące na częstotliwości 868,8 MHz z kodem zmiennym co gwarantuje odporność na zakłócenia oraz zasięg około 50 m
- Wbudowane oświetlenie zapewnia widoczność w garażu po wyłączeniu samochodu
- Super cichy (dzięki zastosowaniu zaprojektowanemu przez firmę Sommer systemowi ruchomego wózka poruszającego bramę)
- Niezawodny system awaryjnego ryglowania napędu w przypadku braku napięcia gwarantuje bezpieczne zamknięcie bramy
- Bezpieczny dla użytkowników, spełnia wymagane normy europejskie w zakresie bezpieczeństwa, niezwykle szybko reaguje na przeszkodę
- Energooszczędny dzięki zastosowaniu transformatora z rdzeniem pierścieniowym
- Posiada funkcję łagodnego startu oraz zatrzymania, co wpływa na wyjątkową kulturę pracy całej bramy a także jej żywotność
- Posiada funkcję automatycznego zamykania z możliwością regulacji czasu, po którym brama się zamyka
- Posiada przyłącze do fotokomórki oraz listwy krawędziowej (w celu dodatkowego zabezpieczenia) oraz światła ostrzegawczego
- Posiada bezpotencjałowy styk przekaźnika umożliwiający integrację napędu z systemem alarmowym bądź automatyką budynku
- W skład zestawu wchodzi moduł szyny jezdnej 2600 mm (gwarantuje pełne otwarcie bramy segmentowej o maks. wysokości 2350 mm). Istnieje możliwość zamówienia innych długości szyn jezdnych (do bram o maks. wysokości 3150 mm) oraz dodatkowego przedłużenia szyny
- 5-lat gwarancji - szczegóły gwarancji określa karta gwarancyjna
Dane znamionowe:
| Napięcie zasilające | 230 V AC |
| Częstotliwość znamionowa | 50 Hz |
| Oświetlenie | maks. 34 W, 32,5 V, BA 15s alternatywne 24 V, 21 W, BA 15s |
| Temperatura pracy | od -20 do +50 °C |
| Stopień ochrony | IP 00 |
| Wartość emisyjna w miejscu pracy | < 75 dBA - tylko dla napędu |
| Maks siła pociągowa | 1100 N |
| Znamionowa siła pociągowa | 330 N |
| Prąd znamionowy | 0,9 A |
| Moc znamionowa | 190 W |
| Maks prędkość | 130 mm/s |
| Pobór mocy w stanie czuwania | ~2 W |
| Czas pracy | 40 % |
| Opakowanie napęd (długość x szerokość x wysokość) - art. nr 4200 |
800 x 240 x 300 mm |
| Opakowanie - szyna 2600 mm (długość x szerokość x wysokość) - art. nr 4505 |
1660 x 120 x 60 mm |
| Opakowanie - szyna 3400 mm (długość x szerokość x wysokość) - art. nr 4506 |
2050 x 120 x 60 mm |
Wymiary* wg PN EN 12604 oraz PN EN 1260:
| Maksymalna szerokość | |
| Brama uchylna | 7000 mm |
| Brama segmentowa | 6500 mm |
| Bram skrzydłowa | 2800 mm** |
| Maksymalna wysokość | |
| Brama uchylna | |
| szyna 2600 mm | 2600 mm |
| szyna 3400 mm | 3400 mm |
| Brama segmentowa | |
| szyna 2600 mm | 2350 mm |
| szyna 3400 mm | 3150 mm |
*dobierając napęd należy uwzględnić masę bramy
**do szerszych bram na specjalne zamówienie
